擺動液壓缸是一個裝配緊密的配件，它在很小的空間里運用液壓集合了非常高的扭矩。它內部采用組合螺旋齒結構，整個擺動液壓缸在較小的空間內可作出較大的扭矩。盡管動力很高但是他們仍然可以精確容易地控制，擺動液壓缸已經成功地應用在了幾乎所有要求有限旋轉運動且要大扭矩的領域。
中文名：擺動液壓缸
外文名：RotaryActuator
最高扭矩：250,000 Nm
回轉間隙：10分
標準工作壓：21Mpa

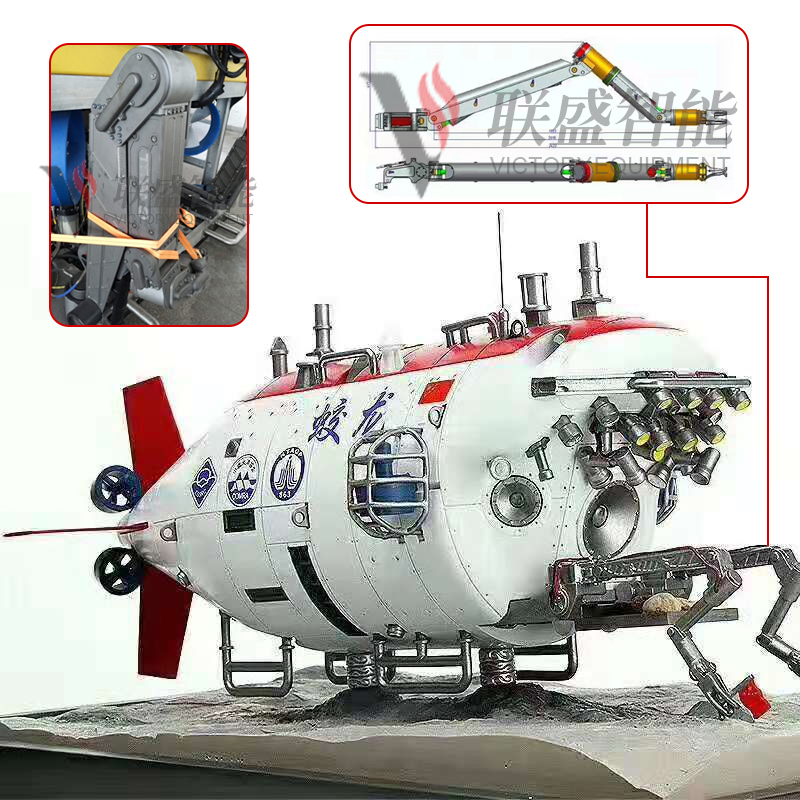

為了達到有效可靠的功能，就需要有高制造精度。缸內部被完好的保護起來可以完全防塵防污防潮。這一精度伴隨著結實密封良好的外殼，可以讓缸承受達350巴（bar）的工作壓力。擺動缸也可以用于非常惡劣的條件下，地下及海平面2300米以下的地方。舉一個例子，在俄羅斯原子能潛艇“Kursk”號打撈期間使用了224個擺動缸從而將其舉出海平面，即此促使海難救援安全執行。擺動液壓缸甚至被運用到了要求高清潔度和衛生保健的藥品和食品加工工業。
基于擺動液壓缸的小身材，強力和可靠性不可能被感知到。最強大的擺動液壓缸可將20輛大眾Golf轎車從一邊轉到另一邊。這一設計是建立在帶有多重螺旋齒輪的系統之上的。通過多重螺旋齒輪將活塞的直線運動轉化成旋轉運動。活塞的直線運動越長，旋轉的角度就越大 。
1.內部采用螺旋結構，外型尺寸小，輸出扭矩大。
2.18種系列尺寸，最高扭矩至250,000 Nm。
3.標準工作壓力21Mpa，最大至32Mpa。
4.每個系列尺寸都有4種轉角: 90°, 180°, 270°和360°，可定制其他角度，0.5°公差。
5.擺動精度，回轉間隙可降低至10分。
6.最大可實現擺動角度1500度的螺旋擺動缸。
7.雙平鍵驅動軸或花鍵軸（DIN 5480）。
8.驅動軸上的雙重密封。
擺動缸廣泛用于鋼鐵、輕工、軍事、環保、水電等領域，如煉鋼廠中包傾翻擺動缸、高線廠回轉臂擺動缸、軍艦減搖擺動缸、清掃車用擺動缸、閥門開啟擺動缸等等。該產品已達到國外同類產品水平，完全可以替代各國進口的同類產品。

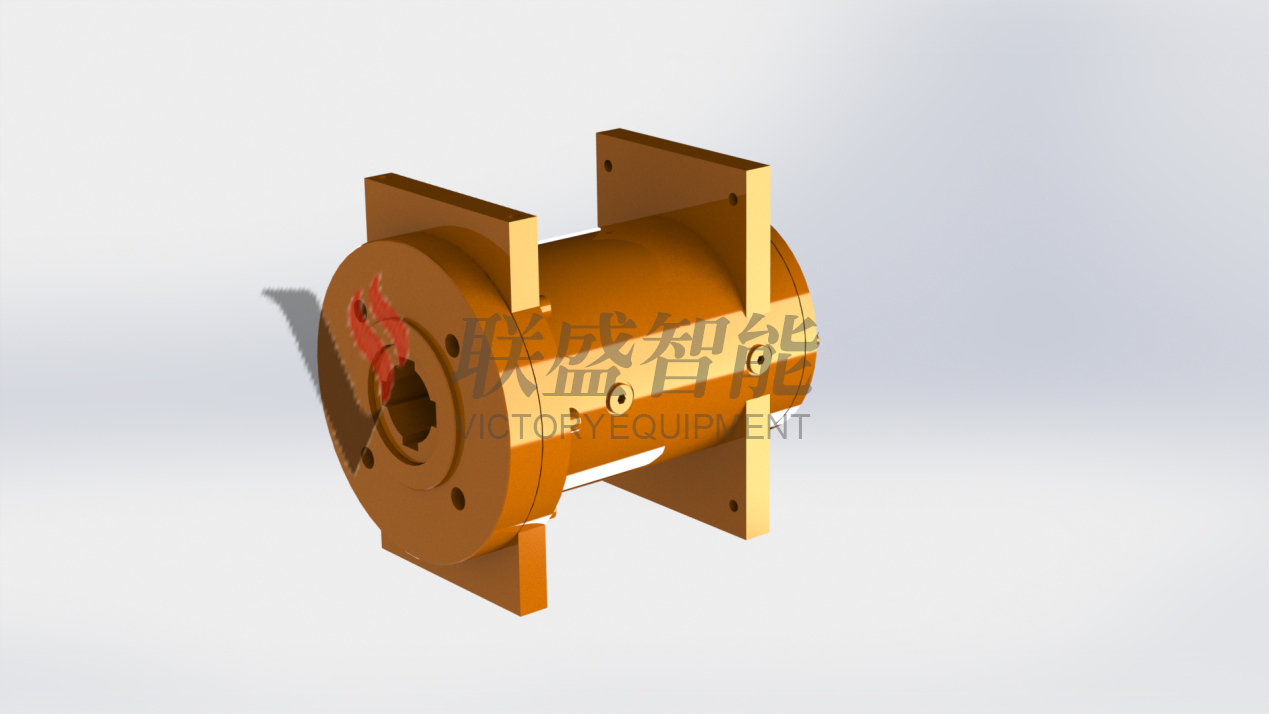

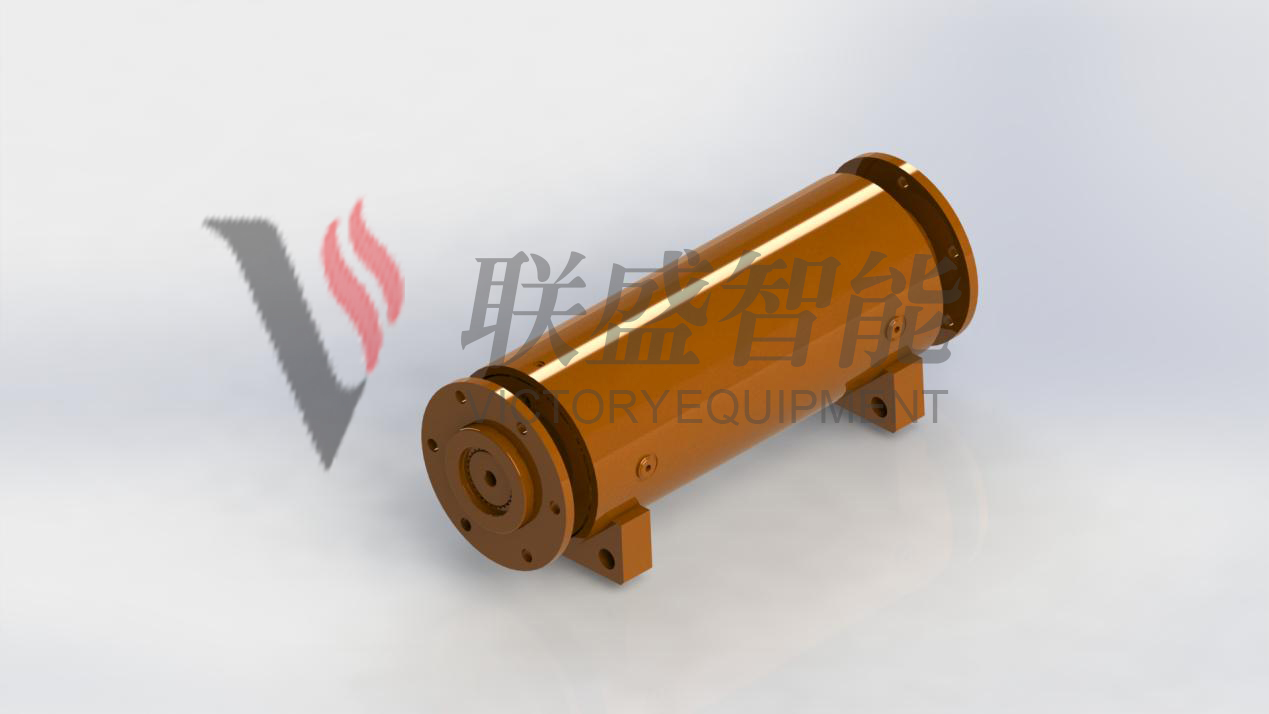

擺動缸有法蘭式和腳架式兩種安裝方式，8個系列，細分400余種規格。
擺動缸由于具有特殊的結構形式：特種材質和先進的加工工藝；選用高性能進口密封，因此啟動壓力低，機械效率高，無內外泄漏和無故障周期特別長。
擺動缸的額定壓力：21MPa，啟動壓力3MPa，工作溫度－50℃～+260℃。當工作溫度高于71℃時，選型時應填寫高溫標識。
